Les images en couleur

Les écrans couleurs

Toutes les questions suivantes sont à réaliser à l'aide de l'appareil photo de votre téléphone portable. Si la manipulation ne fonctionne pas, vous pourrez trouver des images d'exemples dazns le répertoire de votre classe.

A l'aide de l'appareil photo de votre téléphone portable, prenez une photo de l'écran ed l'ordinateur avec un zoom maximal. Essayez d'obtenir une photo la plus nette possible.
Ouvrez la photo prise, et zoomez la au maximum. Que voit-on ? Faites un schéma ci-dessous.

Le format RGB

la synthèse additive RGB

Une norme fréquemment utilisée pour les images numériques est la norme RGB (Red Green Blue). Ce qu'on appelle un pixel d'écran est composé de trois leds des trois couleurs RGB. Un pixel informatique est alors représenté sous la forme de trois valeurs numériques comprises entre \(0\) et \(255\), \(0\) représentant la led éteinte, et \(255\) la led totalement allumée. Ainsi :

la couleur rouge est représentée par \((255,0,0)\) ;
la couleur verte est représentée par \((0,255,0)\) ;
la couleur bleue est représentée par \((0,0,255)\) ;
la couleur fuchsia (violet) est représentée par \((255,0,255)\) ...

Vous pouvez utiliser le site suivant pour essayer les différentes valeurs.

Quelle est le triplet de valeur RGB pour la couleur jaune ?
Quelle est la couleur représentée par le triplet RGB \((255, 153, 0)\) ?
Téléchargez puis ouvrez avec Thonny le fichier FunWithFlags.py, puis exécutez-le.
1. Quel est le nom du fichier image créé ?
2. Quelle est la dimension en pixel de l'image créée ?
3. A quoi sert la ligne d'instructions
```
for x in range(200) :
```
4. Que représentent les variables \(x\) et \(y\) dans la ligne de commande :
```
img.putpixel((x,y),(0,0,255))
```
5. Compléter le fichier afin de réaliser le drapeau français.
6. Faire de même avec le drapeau belge.
7. Comment réaliser un drapeau Néerlandais ?

Un peu d'art

Transparence et Canal Alpha

Pour certains types d'images, un quatrième octet est utilisé pour chaque pixel. Il s'agit du canal alpha, qui caractérise la transparence de ce pixel. Cette couche supplémentaire permet de superposer des images - par exemple dans un jeu vidéo un sprite pourra apparaître sur le fond, sans masquer la totalité sous la forme d'un carré.

Cet octet supplémentaire est utilisé de la manière suivante :

si il est à \(255\), le pixel est correctemnt affiché ;
si il est à \(0\), le pixel est transparent.

Dans toutes les images suivantes, le canal alpha a été désactivé. Il n'y aura donc pas de transparence !

Andy Warhol

Andy Warhol est un artiste américain, né le 6 août 1928 à Pittsburgh, en Pennsylvanie, et mort le 22 février 1987 à New York. Il est l'un des principaux représentants du pop art. Il est particulièrement célèbre pour certaines de ses oeuvres mettant en scène l'actrice Marilyn Monroe, le visage de cette dernière étant reproduit plusieurs fois avec différentes couleurs, et les portraits étant juxtaposés.

De nombreux artistes du pop-art,du street-art et même de la culture geek ont repris cette oeuvre et l'ont détournée avec leurs propres personnages.

N'étant pas (encore) des artistes émérites, nous nous contenterons donc de copier Andy Warhol, en commençant pas extraire et créer des images monochromes à partir d'une seule image. Pour cela, nous allons appliquer des filtres à une image originelle, filtres qui vont nous renvoyer une matrice de pixels modifiée par ces filtres.

Téléchargez et copiez dans votre espace personnel les fichiers MonoChromes.py et Stormtroppers.png.
Ouvrez le fichier MonoChromes.py avec Thonny, puis exécutez-le. Normalement vous devriez voir apparaître une image de Stormtrooper en niveaux de gris. Observez ensuite les dernière lignes du code Python.

Fonctions du code

Voici une description de quelques fonctions présente dans le code :

makeMatrix (L.98) : fabrique une matrice de pixel RGB à partir d'une image sélectionnée et ouverte dans la ligne 97.
showFromMatrix (L.99) : affiche dans le visionneur d'image l'image générée par la matrice qui lui est donnée en argument.

Monochromes

Décommentez (= supprimez le symbole #) les lignes 100 et 101, et commentez(= ajoutez devant une ligne le symbole #)
Exécutez le code. Qu'obtenez-vous ?
La fonction utilisée en ligne 100 utilise un filtre sous la forme \((0,1,0)\). A quoi correspondent ces nombres selon vous ?
Appliquer un filtre donnant une image rouge. Quel filtre avez-vous appliqué ?
Appliquer un filtre donnant une image bleue. Quel filtre avez-vous appliqué ?
Quel filtre faut-il appliquer pour obtenir une image jaune ? magenta ? cyan ?

Filtres de couleurs

La fonction extractColor (L.26-46) utilise un filtre pour extraire la coloration d'une image. Le filtre RGB est écrit sous la forme d'un tuple \((x,y,z)\) (un tuple est une structure Python contenant plusieurs données, séparées par des virgules, et encadrées par une paire de parenthèses).

\(x\), \(y\) et \(z\) sont des réels qui sont compris entre 0 et 2 avec la norme suivante :

à 0, renvoie la valeur 0 de la composante ;
à 1, renvoie la valeur actuelle de la composante du pixel ;
à 2, renvoie la valeur maximale de cette composante ( 255) ;
toute autre valeur donnera une teinte modifiée de la teinte originale, plus sombne si le nombre est compris entre 0 et 1, plus claire si ce nombre est compris entre 1 et 2.

Postérisation

Commentez les lignes 100 et 101, et décommentez les lignes 102 et 103.
Exécutez alors le code. Qu'obtient-on ?
Observez la ligne 69 :
```
poster =  [[0]*2*width for _ in range(1*height)]
```
A votre avis, quelle est la dimension de la matrice poster par rapport à l'image originale ?

Que se passe-t-il dans les lignes 70 à 73 ?

M1 = makeMatrix(img)
MR = extractColor(img,(1,0,0))
MG = extractColor(img,(0,1,0))
MB = extractColor(img,(0,0,1))

Dans la ligne 76,
```
poster[y][x] = M1[y][x]
```
Chaque pixel de l'image originale M1 est placé aux même coordonnées dans la matrice poster. Que signifie alors la ligne 77 ?
```
poster[y][x+width] = MR[y][x]
```
Postériser

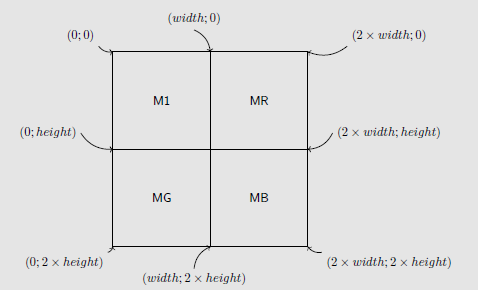

Pour postériser à la manière d'Andy Warhol notre image, nous devrons copier dans la matrice poster les images manquantes vertes et bleues. Pour cela il faut comprendre la façon dont les matrices devront s'organiser, et pour cela iol faut comprendre le système de coordonnées des images :
Modifier la ligne 69 puis les lignes situées après la ligne 77 pour obtenir une postérisation telle que celle-ci :

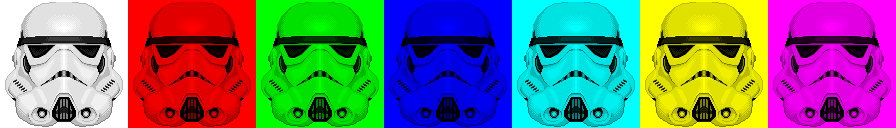

Vous pouvez désormais choisir votre propre image, et la postériser à la manière d'Andy Warhol. Vous pouvez même créer des images telles que celles-ci, sans modifier beaucoup le code :

Autres transformations

Dans le code on trouve la fonction negativ, qui prend une image en argument et renvoie la matrice du négatif de cette image. Le principe est simple : pour chaque composante RGB, on affecte la teinte opposée, par le calcul \(255-x\), où \(x\) est la valeur de la composante. On obtient ainsi un négatif de l'image originelle. Vous pouvez essayer en décommentant les lignes suivantes :
```
neg = negativ(originalImg)
showFromMatrix(neg)
```
2. En s'inspirant de la fonction negativ, créer une fonction permuteBRG qui permute les composantes RGB d'une image, en transformant le rouge en bleu, le vert en rouge, et le bleu en vert. 3. Faire de même avec une fonction permuteGBR qui permute les composantes RGB d'une image, en transformant le rouge en vert, le vert en bleu, et le bleu en rouge. 4. Créer à partir de la fonction negativ une nouvelle fonction rotateRGB, et remplacer la ligne
```
negat[y][x] = 255-R,255-G,255-B
```
par
```
negat[y][x] = matrix[height-1-y][width-1-x]
```
Comment est l'image obtenue ?
Modifier de même la fonction pour obtenir une symétrie horizontale, puis une symétrie verticale.
