Arbres Binaires : définitions et propriétés

Les listes, piles et files que nous avons croisées jusqu'ici sont utilisées pour représenter de structures pouvant être énumérées séquentiellement. Elles sont particulièrement efficaces lorsqu'il s'agit d'accéder au premier élément (ou au dernier selon l'implémentation). Elles ne le sont pas contre pas quand il s'agit d'accéder à un élément à une position arbitraire dans la structure, car il faut parcourir toute la liste/pile/file jusqu'à la position recherchée, ce qui donne un temps d'accès proportionnel à la taille de la structure (donc en \(\mathbb{O}(n)\)).

Structures arborescentes

Les structures arborescentes, c'est-à-dire sous forme d'arbre, sont une autre forme de structures chainées dans laquelle l'accès à un élément se fait potentiellement bien plus rapidement qu'avec les listes chainées.

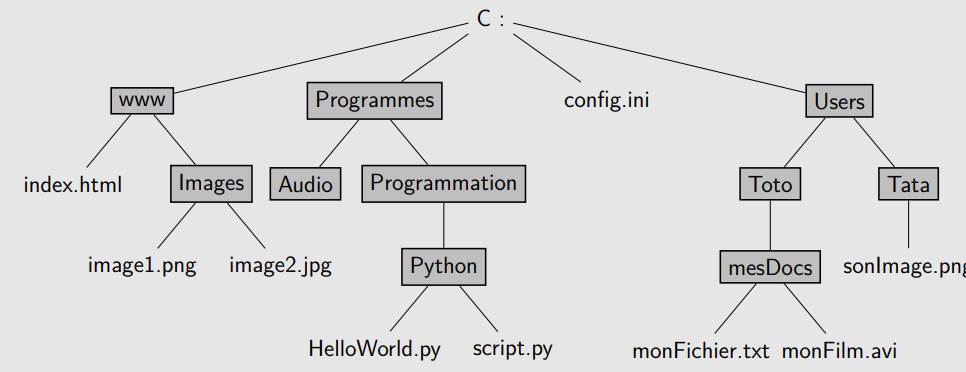

Ces types de structures arborescentes sont omniprésentes en informatiques, ne serait-ce que par l'organisation du système de fichier :

Structure arborescente

Une structure arborescente est une structure chaînée construite à partir d'un point de départ qui se scinde en plusieurs branches à chaque étape.

Arbres Binaires

Définitions et vocabulaire

définition : Arbre Binaire

Un arbre binaire est un cas particulier de structure arborescente où chaque position ouvre sur exactement deux branches.

Plus précisément, un arbre binaire est un ensemble fini de noeuds correspondant à l'un des deux cas suivants :

• Soit l'arbre est vide, c'est-à-dire qu'il ne contient aucun noeud.
• Soit l'arbre n'est pas vide, et ses noeuds sont structurés de la façon suivante :
  • un noeud est appelé la racine de l'arbre ;
  • les noeuds restants sont séparés en deux sous-ensembles qui forment récursivement deux sous-arbres binaires appelés respectivement sous-arbre gauche et sous-arbre droit ;
  • la racine est reliée à chacune des racines de ces sous-arbres gauches et droits (à conditions qu'ils ne soient pas vides).

Exemples et contre-exemples d'arbres binaires

L'arbre de gauche n'est pas un arbre binaire : 6 sous-arbres sont-rattachés à \(A\), les sous-arbres de racines \(B,C,D,E,F,G\).

L'arbre de droite est bien un arbre binaire, de chaque noeud partent deux sous-arbres, éventuellement vides.

Vocabulaire des arbres

On considère l'arbre binaire ci-dessous :

• La taille de l'arbre est \(4\), c'est le nombre de noeuds qui le compose.
• Le noeud racine est le noeud \(1\).
• Le sous-arbre gauche à partir de \(1\) contient deux noeuds (\(2\) et \(3\)), le sous-arbre droit un seul (\(4\)).
• le noeud \(1\) possède deux fils : son fils gauche est \(2\) et son fils droit est \(4\).
• Le sous-arbre gauche à partir de \(2\) n'est pas vide (il contient le noeud \(3\)), le sous-arbre droit lui l'est.
• Le noeud parent du noeud \(3\) est le noeud \(2\).
• Les deux sous-arbres à partir de \(3\) sont vides, touts comme ceux de \(4\). On dira que les noeuds \(3\) et \(4\) sont des feuilles de l'arbre.

Remarques

Les arbres binaires sont utilisés pour traiter des données. Chaque noeud peut donc être représenté par la donnée qu'il contient. Ainsi, dans les arbres ci-dessus :

• un contient des valeurs numériques (\(1\), \(2\), \(3\) et \(4\)) ;
• l'autre contient des caractères (\(A\) à \(L\)).

Exercice

Pour chacun des arbres binaires ci-dessous, préciser sa taille, sa racine ainsi que les noeuds feuilles :

ÉnoncéSolution

Arbre 1

Arbre 2

• Arbre 1 :
  • taille : 7
  • racine : « A »
  • feuilles : « D », « E », « G »
• Arbre 2 :
  • taille : 7
  • racine : « P »
  • feuilles : « C », « X », « N »

Exercice

ÉnoncéSolution

Dessiner tous les arbres binaires ayant respectivement 3 et 4 noeuds.

Exercice

ÉnoncéSolution

Sachant qu'il y a 1 arbre binaire vide, 1 arbre binaire contenant 1 noeud, 2 arbres binaires contenant 2 noeuds, 5 arbres binaires contenant 3 noeuds, et 14 arbres binaires contenant 4 noeuds, calculer le nombre d'arbres binaires contenant 5 noeuds, sans chercher à les construire tous.

Un arbre de taille 5 dispose d'un noeud racine et de 4 noeuds, pouvant être répartis de la manière suivante :

• 4 noeuds dans le sous-arbre gauche, et 0 dans le sous-arbre droit ;
• 3 noeuds dans le sous-arbre gauche, et 1 dans le sous-arbre droit ;
• 2 noeuds dans le sous-arbre gauche, et 2 dans le sous-arbre droit ;
• 1 noeud dans le sous-arbre gauche, et 3 dans le sous-arbre droit ;
• 0 noeud dans le sous-arbre gauche, et 4 dans le sous-arbre droit.

On en déduit que le nombre d'arbres différents à 5 noeuds est :

\[ 14\times 1 + 5 \times 1 + 2 \times 2 + 1 \times 5 + 1 \times 14 = 14 + 5 + 4 + 5 + 14 = 42 \]

Hauteur d'un arbre

Définition : hauteur d'un arbre

La hauteur d'un arbre est égale au nombre maximal de noeuds reliant la racine aux feuilles, les extrémités étant comprises.

Si un arbre est de taille \(N\) et de hauteur \(h\), on a la relation suivante :

\[ h \leqslant N \leqslant 2^h-1 \]

Démonstration

Inégalité \(h\leqslant N\)Inégalité \(N\leqslant 2^h-1\)

Dans le cas d'un arbre ayant à chaque noeud au moins un de ses sous-arbre vide :

Il est évident que dans ce cas la hauteur de l'arbre est égale à sa taille, d'où \(h\leqslant N\).

dans le cas d'un arbre binaire parfait, c'est-à-dire dont toutes les feuilles sont situées à la même distance de la racine :

La taille est alors égale à

\[ \begin{align} N&= 1 + 2 + 2^2 + \dots +2^{h-1}\\ &= \dfrac{2^h-1}{2-1}\\ N&= 2^h-1 \end{align} \]

D'où l'inégalité recherchée.

Hauteur et récursivité

La hauteur d'un arbre peut-aussi être définie récursivement :

• la hauteur d'un arbre vide est 0 ;

• la hauteur d'un arbre est égale à un plus le maximum de la hauteur des deux sous-arbres de la racine :

  \[ h = 1 + max(hauteur(Gauche), hauteur(Droit)) \]

Implémentation d'arbres en Python

Il existe bien entendu différentes façons d'implémenter une structure d'arbre binaire en Python. Cependant, la méthode la plus simple est d'utiliser le paradigme Objet afin de représenter des noeuds :

class Node() :
    def __init__(self, valeur, gauche, droit) :
        self.valeur=valeur
        self.gauche = gauche
        self.droit = droit

un sous-arbre vide étant représenté par la valeur None.

Exemple d'utilisation des objets Node

On considère l'arbre binaire ci-dessous :

Une représentation en Python de cet arbre est alors :

tree = Node(1,
        Node(2,
            Node(3, None, None),
            None),
        Node(4, None, None))

Exercice

ÉnoncéSolution

Donner le code de représentation de chacun des arbres ci-dessous en Python :

Arbre 1

Arbre 2

• Arbre 1 :

  arbre1 = Node("A",
        Node("B",
              Node("D",None,None),#FG
              Node("E",None,None),#FD
             ),
        Node("C",#FD
              None,#FG
              Node("F",#FD
                  None,#FG
                  Node("G", None, None)#FD
                  )
             )
  )


• Arbre 2 :

  arbre2 = Node("P",
        Node("A",
             Node("R",
                  Node("C", None, None),
                  None
                  ),
             Node("I",
                  Node("X", None, None),
                  Node("N", None, None)
                  )
             ),
    None
    )


Exercice : Fonction hauteur

ÉnoncéSolution

Coder une fonction hauteur(t) calculant la hauteur d'un arbre t qui lui est passé en argument (indice : récursivité).

def hauteur(t) :
    if t is None :
        return 0
    else :
        return 1 + max(hauteur(t.gauche), hauteur(t.droit))

Exercice : Fonction taille

ÉnoncéSolution

Coder une fonction taille(t) calculant la taille d'un arbre t qui lui est passé en argument (indice : récursivité).

def taille(t) :
    if t is None :
        return 0
    else :
        return 1 + taille(t.gauche)+taille(t.droit)

Exercice : Fonction estVide(tree)

ÉnoncéSolution

Coder une fonction estVide(tree) renvoyant True si l'arbre est vide, et False sinon.

def estVide(t) :
    return t is None

Arbres doublement chainés

Il est parfois - mais pas toujours- nécessaire de mémoriser le noeud parent de chaque noeud. On parle alors d'arbre doublement chainé. L'implémentation en POO de la classe Node est alors quasiment identique, en rajoutant seulement l'attribut parent :

class Node() :
    def __init__(self, valeur, gauche, droit, parent) :
        self.valeur=valeur
        self.gauche = gauche
        self.droit = droit
        self.parent = parent

Parcours d'arbres

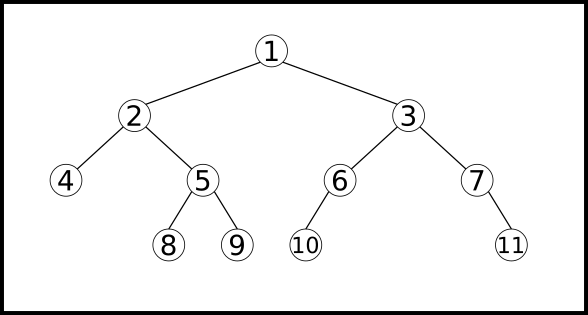

Pour utiliser un arbre, il faut le parcourir. Or il existe plusieurs ordres de parcours, qui tous ont un intérêt différent. Pour illustrer ces ordres de parcours, nous utiliserons comme exemple le même arbre, dont on veut afficher les différents noeuds :

Parcours en profondeur ( DFS ou Depth-First Search)

Les parcours en profondeur sont des parcours qui seront traités de manière récursive, en partant de la racine. Il en existe trois types principaux :

Parcours Préfixe

On appelle parcours préfixe un parcours où les noeuds seront affichés dans l'ordre suivant

• on affiche la racine ;
• ensuite on affiche récursivement le sous-arbre gauche ;
• enfin on affiche récursivement le sous-arbre droit.

Le parcours est dans l'ordre noeud - gauche - droit

Exemple

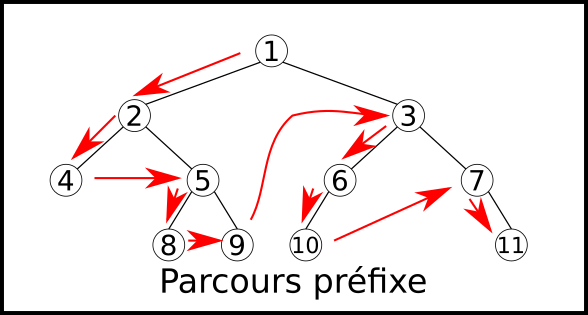

Sur l'arbre ci-dessus, on a donc parcouru dans l'ordre suivant :

L'ordre d'affichage des noeuds est donc : 1, 2, 4, 5, 8, 9, 3, 6, 10, 7, 11.

Parcours Infixe

On appelle parcours infixe un parcours où les noeuds seront affichés dans l'ordre suivant

• on affiche récursivement le sous-arbre gauche ;
• ensuite on affiche la racine ;
• enfin on affiche récursivement le sous-arbre droit.

Le parcours est donc dans l'ordre gauche - noeud -droit.

Exemple

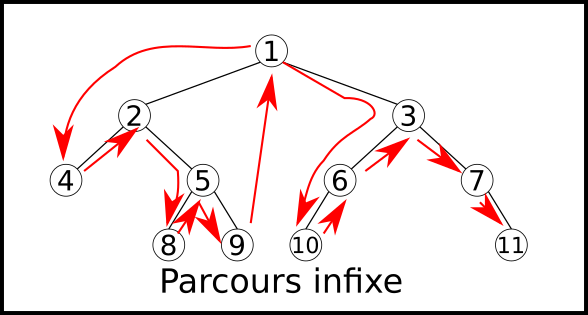

Sur l'arbre ci-dessus, on a donc parcouru dans l'ordre suivant :

L'ordre d'affichage des noeuds est donc : 4, 2, 8, 5, 9, 1, 10, 6, 3, 7, 11.

Parcours Suffixe (ou postfixe)

On appelle parcours suffixe un parcours où les noeuds seront affichés dans l'ordre suivant

• on affiche récursivement le sous-arbre gauche ;
• ensuite on affiche récursivement le sous-arbre droit ;
• enfin on on affiche la racine.

Le parcours est donc dans l'ordre gauche - droit - noeud.

Exemple

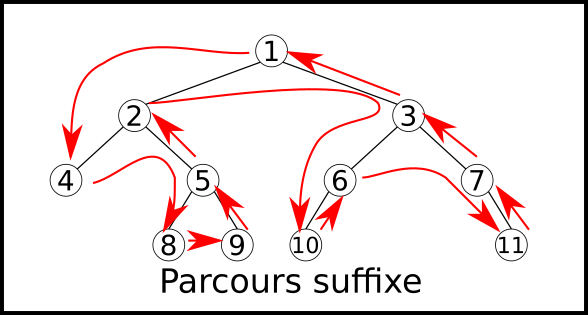

Sur l'arbre ci-dessus, on a donc parcouru dans l'ordre suivant :

L'ordre d'affichage des noeuds est donc : 4, 8, 9, 5, 2, 10, 6, 11, 7, 3, 1.

Exercice

EnoncéSolution

Pour chacun des arbres suivants, donner l'affichage par :

1. un parcours préfixe ;
2. un parcours infixe ;
3. un parcours suffixe.

Arbre 1

Arbre 2

• Arbre 1 :
  • parcours Préfixe : A B H
  • parcours Infixe : B A H
  • parcours Suffixe : B H A
• Arbre 2 :
  • parcours Préfixe : A B C D E F G H I J K L
  • parcours Infixe : D C E B G F A I J H L K
  • parcours Suffixe : D E C G F B J I L K H A

Algorithmes et codage des parcours en profondeur

Codage des arbres

Les deux arbres précédents peuvent être codés en Python de la manière suivante :

arbre1 = Node('A',
            Node('B', None, None),
            Node('C', None, None)
            )

arbre2 = Node('A',
            Node('B',
                Node('C',
                    Node('D', None, None),
                    Node('E', None, None)),
                Node('F',
                    Node('G', None, None),
                    None)
                ),
            Node('H',
                Node('I',
                    None,
                    Node('J', None,None)),
                Node('K',
                    Node('L', None,None),
                    None)
                )
            )

Exemple : algorithme de parcours préfixe

Un algorithme en langage naturel permettant d'afficher les noeuds d'un arbre par un parcours préfixe peut-être écrit comme suit :

visiterPréfixe(Arbre A) :
    Afficher (A)
    Si nonVide (gauche(A))
          visiterPréfixe(gauche(A))
    Si nonVide (droite(A))
          visiterPréfixe(droite(A))

Sa traduction en Python est la suivante :

def visitePrefixe(tree) :
    print(tree.valeur, end=" ")
    if not(estVide(tree.gauche)) :
        visitePrefixe(tree.gauche)
    if not(estVide(tree.droit)) :
        visitePrefixe(tree.droit)

Exercice : Parcours infixe

EnoncéSolution

Créer une fonction visiteInfixe permettant d'afficher les noeuds d'un arbre par un parcours infixe. La fonction sera testée sur les deux arbres donnés plus haut.

def visiteInfixe(tree) :

    if not(estVide(tree.gauche)) :
        visiteInfixe(tree.gauche)
    print(tree.valeur, end=" ")
    if not(estVide(tree.droit)) :
        visiteInfixe(tree.droit)

Exercice : Parcours suffixe

EnoncéSolution

Créer une fonction visiteSuffixe permettant d'afficher les noeuds d'un arbre par un parcours suffixe. La fonction sera testée sur les deux arbres donnés plus haut.

def visiteSuffixe(tree) :
    if not(estVide(tree.gauche)) :
        visiteSuffixe(tree.gauche)
    if not(estVide(tree.droit)) :
        visiteSuffixe(tree.droit)
    print(tree.valeur, end=" ")

Parcours en largeur

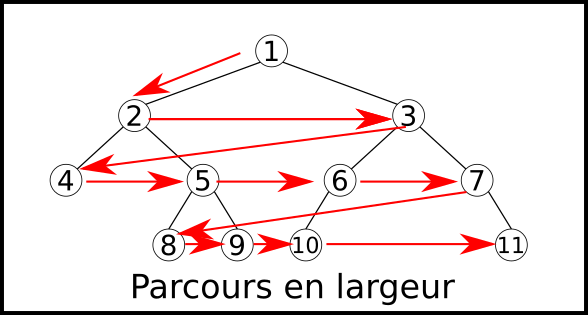

Le parcours en largeur d'un arbre consiste à parcourir chaque niveau de l'arbre de gauche à droite, en partant de la racine.

Sur cet arbre, le parcours en largeur affichera les noeuds dans l'ordre suivant : 1 2 3 4 5 6 7 8 9 10 11

Exercice : application directe

ÉnonceSolution

Donner le résultat d'un parcours en largeur des deux arbres des exercices précédents.

• Arbre 1 : A B H
• Arbre 2 :A B H C F I K D E G J L

Algorithme de parcours en largeur

Le parcours en largeur n'est pas effectué récursivement. Il fonctionne avec le principe d'une file :

ParcoursLargeur(Arbre A) {
   f = FileVide
   enfiler(Racine(A), f)
   Tant que (f != FileVide) {
       noeud = defiler(f)
       Afficher(noeud)
       Si (gauche(noeud) != null) Alors
           enfiler(gauche(noeud), f)
       Si (droite(noeud) != null) Alors
           enfiler(droite(noeud), f)
   }
}

Exercice

ÉnoncéSolution

Implémenter une fonction visiteLargeur(tree), utilisant une structure de file basée sur les listes python, et utilisant :

• list.insert(0, e) pour enfiler l'élément e à la position 0 ;
• list.pop() pour défiler le dernier élément de la file.

def visiteLargeur(tree) :
    f = []
    f.insert(0, tree)
    while f!= [] :
        noeud = f.pop()
        print(noeud.valeur, end=" ")
        if noeud.gauche :
            f.insert(0, noeud.gauche)
        if noeud.droit :
            f.insert(0, noeud.droit)
