Réseaux, Trames et Paquets
Les textes et illustrations sont extraites de pixees.fr.
Un bon point de départ est de connaître le oprincipe de TCP/IP et le vocabulaire de base du réseau, qu'on peut retrouver, ainsi que la manipulation du logiciel Filius, dans la partie du site sur le réseau en SNT
Le principe d'encapsulation
Nous avons eu l'occasion de voir avec les protocoles TCP et IP le processus d'encapsulation des données : « IP encapsule TCP ». On parle alors de communication en couches.

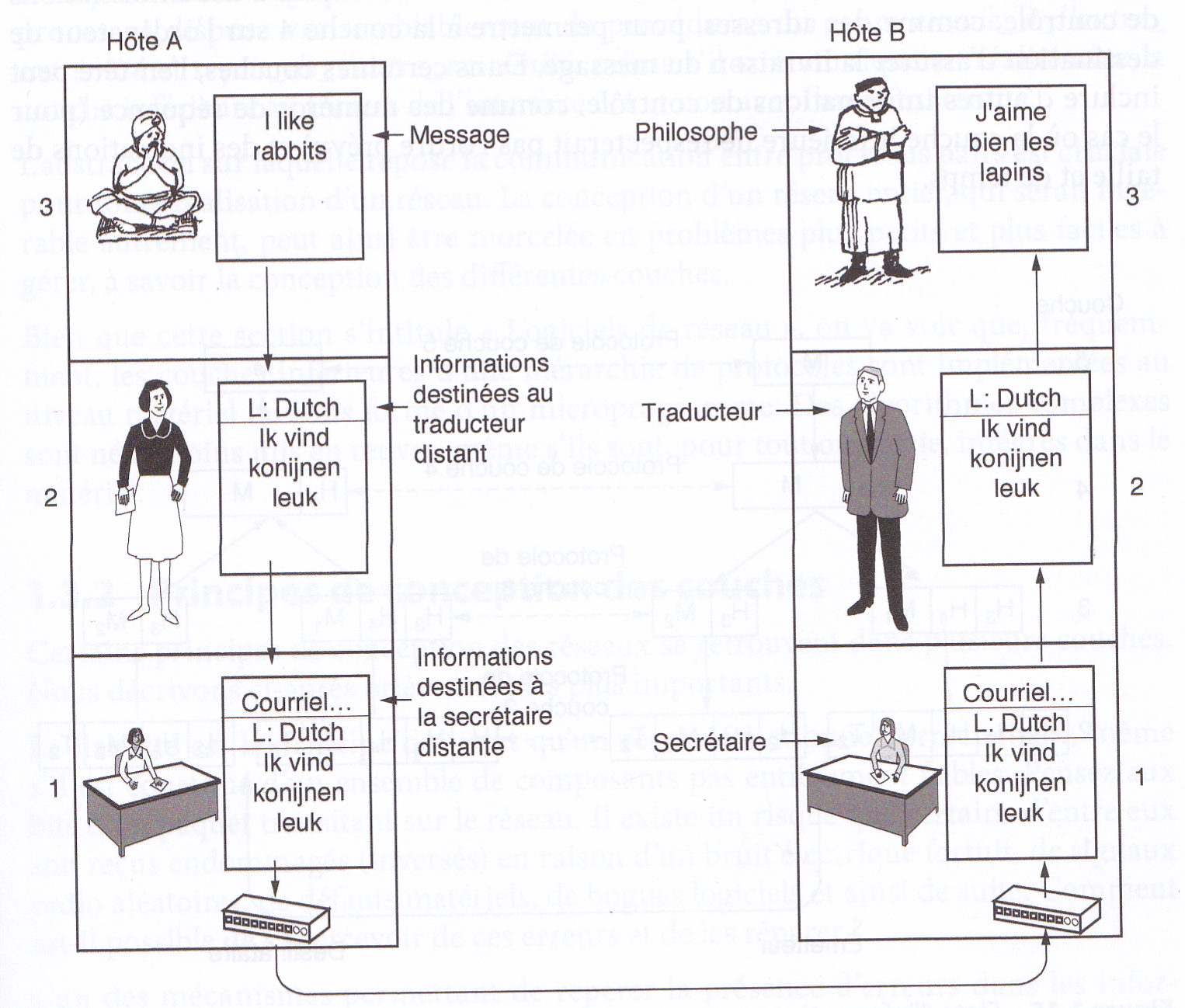

Pour mieux comprendre ce que représente la communication en couches, imaginez la situation suivante. Deux philosophes (couche 3) souhaitent s'entretenir, mais l'un parle ourdou et anglais, et l'autre chinois et français. Faute de pouvoir partager une langue commune, ils engagent chacun un traducteur (couche 2), qui fait appel à son tour à une secrétaire (couche 1).
Le premier philosophe souhaite communiquer à son homologue distant sa passion pour Oryctolagus cuniculus. Il transmet un message (en anglais) à son traducteur de vive voix (interface ⅔), en indiquant « I like rabbits ». Comme les traducteurs se sont accordés sur une langue commune, en l'occurrence le néerlandais, le message est converti en « Ik vind konijnen leuk ».Le choix de cette langue fait partie du protocole de couche 2 et appartient aux seulement aux traducteurs.
Le traducteur écrit le message et le passe à sa secrétaire (interface ½) pour transmission. de la même manière les secrétaires se sont entendues pour correspondre par email (protocole de couche 1).
Quand le message parvient à l'autre secrétaire, il est transmis au traducteur local, qui le traduit en français et le transmet au deuxième philosophe.
Notez que les protocoles sont complètement indépendants les uns des autres tant que les interfaces ne sont pas changées. Les traducteurs pourraient passer au finnois, pourvu qu'ils soient tous les deux d'accord et qu'aucun ne change ses interfaces avec les couches 1 et 3. De même, les secrétaires pourraient choisir le téléphone ou les signaux de fumées, sans déranger, ni même aviser, les autres couches. Chaque processus peut ajouter certaines informations à l'intention du processus pair uniquement, et celles-ci ne seront pas transmises à la couche supérieure.
Trames Ethernet
Les paquets IP ne peuvent pas transiter sur un réseau tel quel, ils vont eux aussi être encapsulés avant de pouvoir « voyager» sur le réseau. L'encapsulation des paquets IP produit ce que l'on appelle une trame. Il n'est pas question d'étudier en détail ce qu'est une trame, vous devez juste savoir qu'il existe de nombreux types de trames : ATM, token ring, PPP, Ethernet, Wifi... Nous allons uniquement évoquer la dernière : la trame Ethernet (en sachant que la trame Wifi ressemble beaucoup à la trame Ethernet).

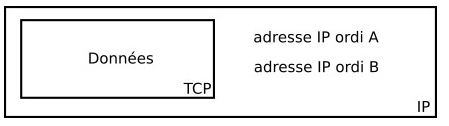

Nous avons vu que le paquet IP contient les adresses IP de l'émetteur et du récepteur :

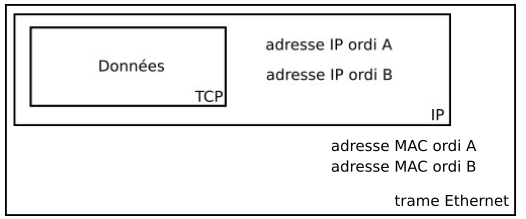

Le paquet IP étant encapsulé par la trame Ethernet, les adresses IP ne sont plus directement disponibles (il faut désencapsuler le paquet IP pour pouvoir lire ces adresses IP), nous allons donc trouver un autre type d'adresse qui permet d'identifier l'émetteur et le récepteur : l'adresse MAC (Media Access Control) aussi appelée adresse physique.
Une adresse MAC est codée sur 6 octets,et est écrite traditionnellement hexadécimal, chaque octet étant séparés par 2 points (exemple d'adresse MAC : 00:E0:4C:68:02:11).
L'adresse MAC est liée au matériel, chaque carte réseau (Ethernet ou Wifi) possède sa propre adresse MAC, il n'existe pas dans le monde, 2 cartes réseau (Ethernet ou Wifi) qui possèdent la même adresse MAC. Les 3 premiers octets d'une adresse MAC (00:E0:4C dans l'exemple ci-dessus) désignent le constructeur du matériel, par exemple, 00:E0:4C désigne le constructeur « Realtek semiconductor corp».
Au moment de l'encapsulation d'un paquet IP, l'ordinateur émetteur va utiliser un protocole nommé ARP (Address Resolution Protocol) qui va permettre de déterminer l'adresse MAC de l'ordinateur destinataire, en effectuant une requête de type broadcast (requête destinée à tous les ordinateurs du réseau) du type : « j'aimerais connaitre l'adresse MAC de l'ordinateur ayant pour IP XXX.XXX.XXX.XXX ». Une fois qu'il a obtenu une réponse à cette requête ARP, l'ordinateur émetteur encapsule le paquet IP dans une trame Ethernet et envoie cette trame sur le réseau.
L'encapsulation TCP
En fait, TCP effectue lui aussi une encapsulation, les données encapsulées par TCP peuvent être de plusieurs natures : requêtes et réponses HTTP, ou FTP (File Transfer Protocol), SMTP (Send Message Transfert Protocol), DNS, etc...
En conservant l'exemple d'une requête HTTP, on a donc :
Le modèle des couches TCP/IP

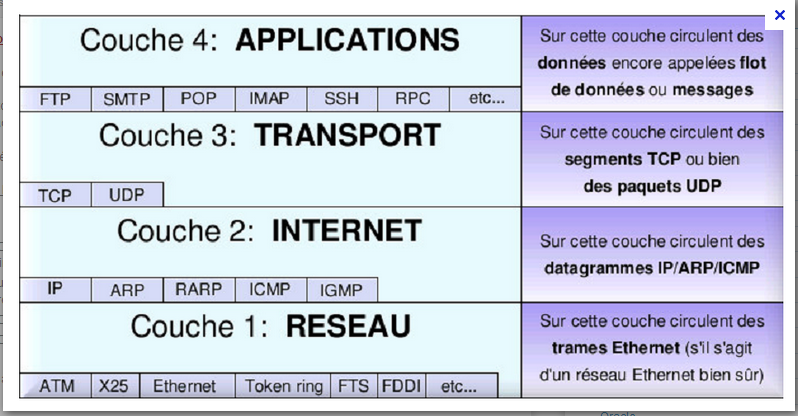

Le modèle TCP/IP est donc un modèle en couches :
La couche du « dessous » encapsule la couche située « au dessus ».On nomme ce système de couche « modèle de couches TCP/IP» car ce modèle repose principalement sur TCP et IP.

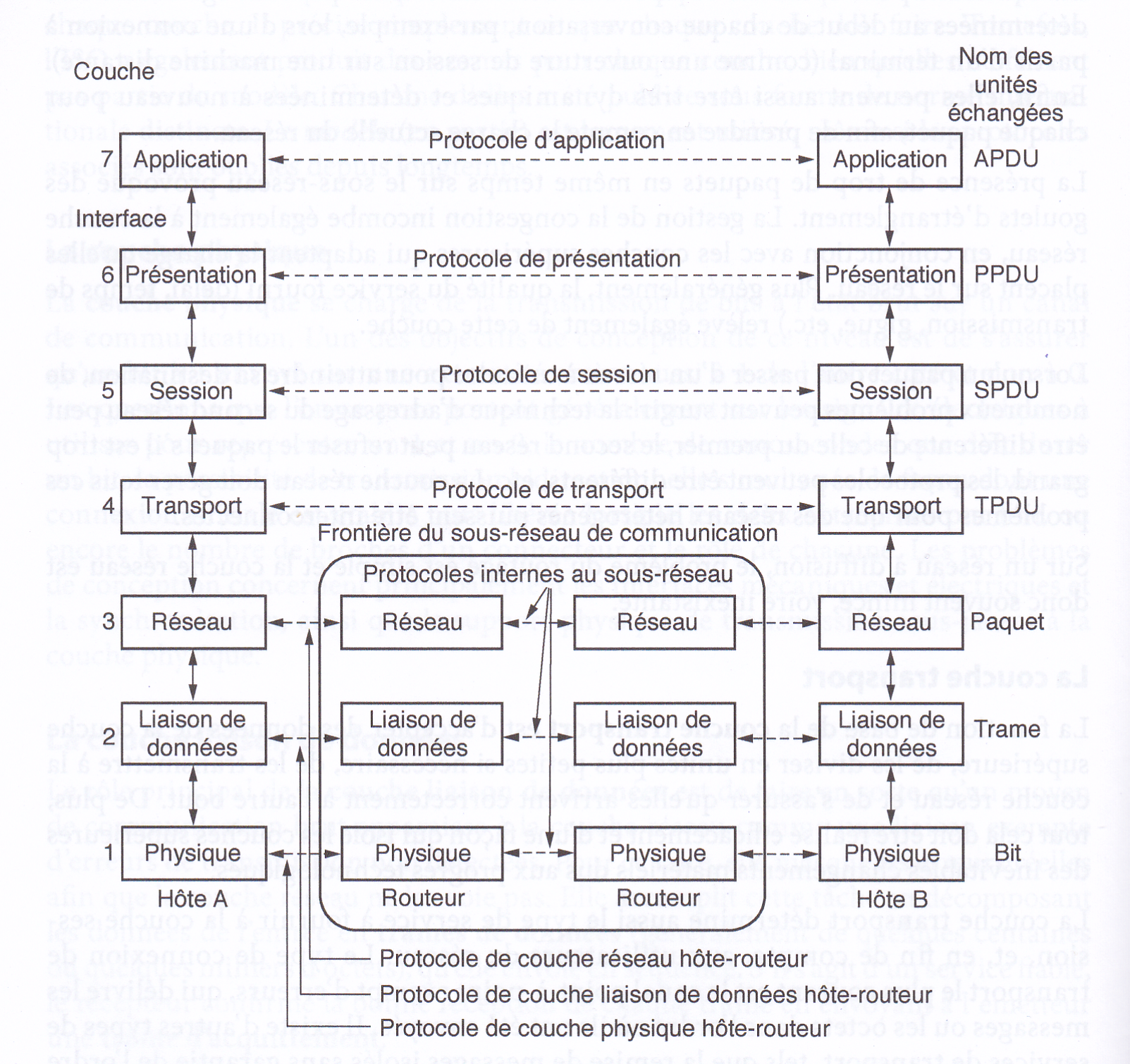

Il existe aussi un modèle théorique, dit modèle OSI (Open System Interconnectioon), qui est un modèle conçu à la demande de l'ISO comme une première étape vers la normalisation internationale des protocoles utilisés dans les diverses couches. Une description en est donnée dans la figure ci-dessous :
Une véritable trame

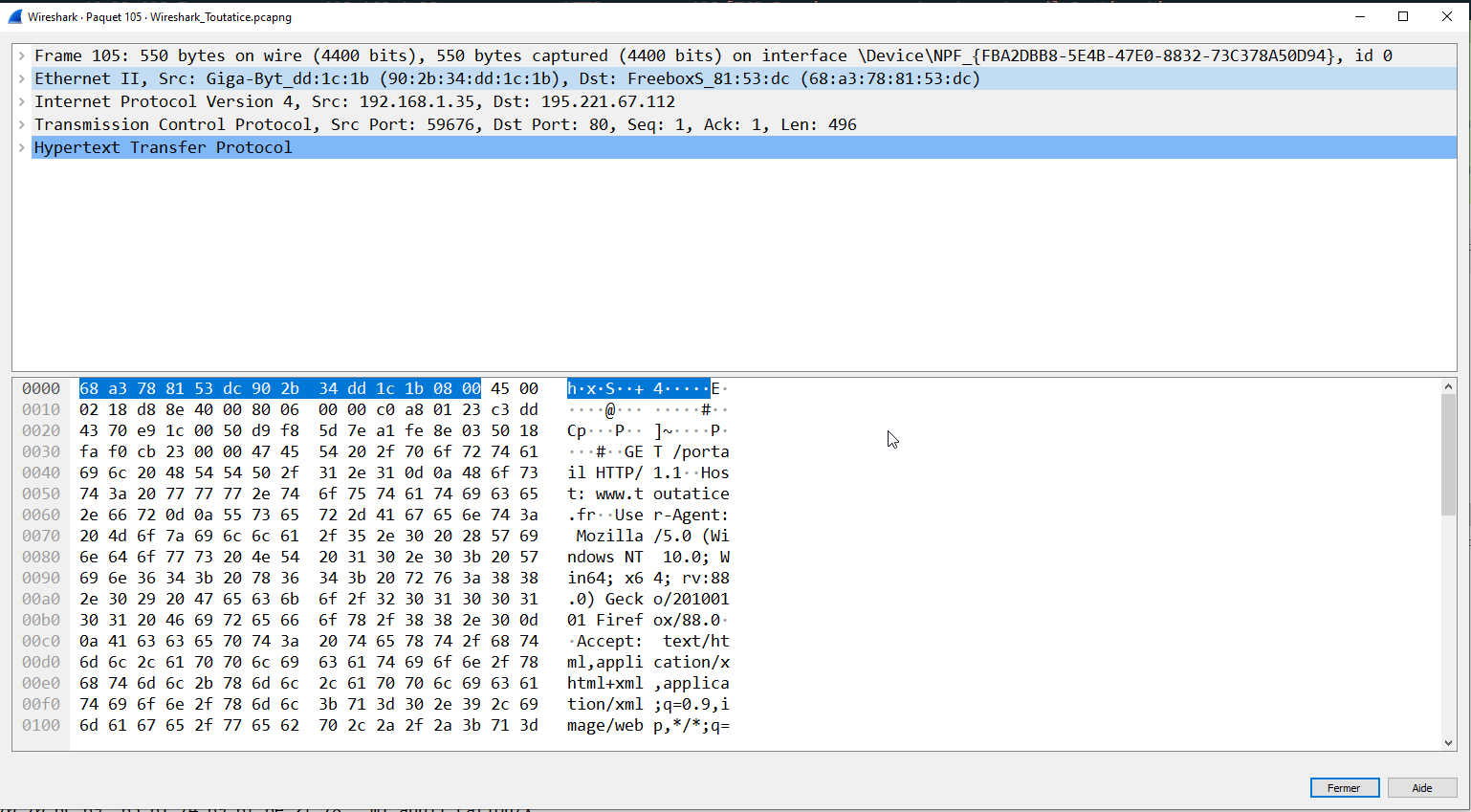

Le logiciel libre Wireshark permet la capture et l'analyse de toutes les trames pasant par les diverses interfaces réseau d'un ordinateur. Voici une copie d'écran d'une capture :
Voici les données présentes dans chaque onglet :
Ethernet II, Src: FreeboxS_81:53:dc (68:a3:78:81:53:dc), Dst: Giga-Byt_dd:1c:1b (90:2b:34:dd:1c:1b)
Destination: Giga-Byt_dd:1c:1b (90:2b:34:dd:1c:1b)
Address: Giga-Byt_dd:1c:1b (90:2b:34:dd:1c:1b)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Source: FreeboxS_81:53:dc (68:a3:78:81:53:dc)
Address: FreeboxS_81:53:dc (68:a3:78:81:53:dc)
.... ..0. .... .... .... .... = LG bit: Globally unique address (factory default)
.... ...0 .... .... .... .... = IG bit: Individual address (unicast)
Type: IPv4 (0x0800)
Internet Protocol Version 4, Src: 195.221.67.112, Dst: 192.168.1.35
0100 .... = Version: 4
.... 0101 = Header Length: 20 bytes (5)
Differentiated Services Field: 0x00 (DSCP: CS0, ECN: Not-ECT)
0000 00.. = Differentiated Services Codepoint: Default (0)
.... ..00 = Explicit Congestion Notification: Not ECN-Capable Transport (0)
Total Length: 176
Identification: 0x4f14 (20244)
Flags: 0x40, Don't fragment
0... .... = Reserved bit: Not set
.1.. .... = Don't fragment: Set
..0. .... = More fragments: Not set
Fragment Offset: 0
Time to Live: 247
Protocol: TCP (6)
Header Checksum: 0x6b1a [validation disabled]
[Header checksum status: Unverified]
Source Address: 195.221.67.112
Destination Address: 192.168.1.35
Transmission Control Protocol, Src Port: 80, Dst Port: 59676, Seq: 1, Ack: 497, Len: 136
Source Port: 80
Destination Port: 59676
[Stream index: 6]
[TCP Segment Len: 136]
Sequence Number: 1 (relative sequence number)
Sequence Number (raw): 2717814275
[Next Sequence Number: 137 (relative sequence number)]
Acknowledgment Number: 497 (relative ack number)
Acknowledgment number (raw): 3656933230
0101 .... = Header Length: 20 bytes (5)
Flags: 0x018 (PSH, ACK)
000. .... .... = Reserved: Not set
...0 .... .... = Nonce: Not set
.... 0... .... = Congestion Window Reduced (CWR): Not set
.... .0.. .... = ECN-Echo: Not set
.... ..0. .... = Urgent: Not set
.... ...1 .... = Acknowledgment: Set
.... .... 1... = Push: Set
.... .... .0.. = Reset: Not set
.... .... ..0. = Syn: Not set
.... .... ...0 = Fin: Not set
[TCP Flags: ·······AP···]
Window: 4380
[Calculated window size: 4380]
[Window size scaling factor: -2 (no window scaling used)]
Checksum: 0x26e8 [unverified]
[Checksum Status: Unverified]
Urgent Pointer: 0
[SEQ/ACK analysis]
[This is an ACK to the segment in frame: 105]
[The RTT to ACK the segment was: 0.025245000 seconds]
[iRTT: 0.021163000 seconds]
[Bytes in flight: 136]
[Bytes sent since last PSH flag: 136]
[Timestamps]
[Time since first frame in this TCP stream: 0.049359000 seconds]
[Time since previous frame in this TCP stream: 0.025245000 seconds]
TCP payload (136 bytes)
Hypertext Transfer Protocol
HTTP/1.0 302 Moved Temporarily
[Expert Info (Chat/Sequence): HTTP/1.0 302 Moved Temporarily]
[HTTP/1.0 302 Moved Temporarily]
[Severity level: Chat]
[Group: Sequence]
Response Version: HTTP/1.0
Status Code: 302
[Status Code Description: Found]
Response Phrase: Moved Temporarily
Location: https://www.toutatice.fr/portail
Server: BigIP
Connection: Keep-Alive
Content-Length: 0
[Content length: 0]
[HTTP response 1/1]
[Time since request: 0.025245000 seconds]
[Request in frame: 105]
[Request URI: http://www.toutatice.fr/portail]
Exercice
- Identifier chacun des éléments par sa couche.
- Quel est l'émetteur de cette trame ?
- Qui est le récepteur de cette trame ?
- Quel protocole d'application a été utilisé ?
- Quand cette trame a-t-elle été émise ?
Protocole du bit alterné
Le principe
Nous avons vu que le protocole TCP propose un mécanisme d'accusés de réception afin de s'assurer qu'un paquet est bien arrivé à destination. On parle plus généralement de processus d'acquittement. Ces processus d'acquittement permettent de détecter les pertes de paquets au sein d'un réseau, l'idée étant qu'en cas de perte, l'émetteur du paquet renvoie le paquet perdu au destinataire. Nous allons ici étudier un protocole simple de récupération de perte de paquet : le protocole de bit alterné.
Le protocole de bit alterné est implémenté au niveau de la couche de liaison de données du modèle OSI (couche 2), il ne concerne donc pas les paquets, mais les trames.
Le principe de ce protocole est simple, considérons 2 ordinateurs en réseau : un ordinateur A qui sera l'émetteur des trames et un ordinateur B qui sera le destinataire des trames. Au moment d'émettre une trame, A va ajouter à cette trame un bit (1 ou 0) appelé drapeau (flag en anglais). B va envoyer un accusé de réception (acknowledge en anglais souvent noté ACK) à destination de A dès qu'il a reçu une trame en provenance de A. À cet accusé de réception on associe aussi un bit drapeau (1 ou 0).

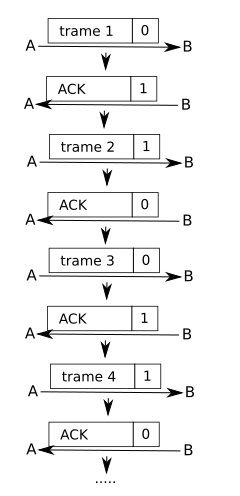

La règle est relativement simple : la première trame envoyée par A aura pour drapeau 0, dès cette trame reçue par B, ce dernier va envoyer un accusé de réception avec le drapeau 1 (ce 1 signifie « la prochaine trame que A va m'envoyer devra avoir son drapeau à 1»). Dès que A reçoit l'accusé de réception avec le drapeau à 1, il envoie la 2ème trame avec un drapeau à 1, et ainsi de suite...
Le système de drapeau est complété avec un système d'horloge côté émetteur. Un «chronomètre» est déclenché à chaque envoi de trame, si au bout d'un certain temps, l'émetteur n'a pas reçu un acquittement correct (avec le bon drapeau), la trame précédemment envoyée par l'émetteur est considérée comme perdue et est de nouveau envoyée.
Exemples d'erreur
-
La trame est perdue :
)Au bout d'un certain temps (
TIME OUT) A n'a pas reçu d'accusé de réception, la trame est considérée comme perdue, elle est donc renvoyée. -

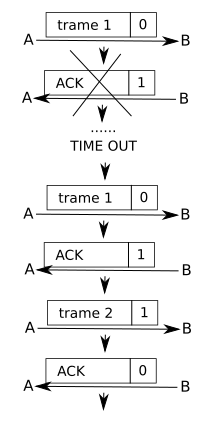

L'accusé de réception est perdu :
)A ne reçoit pas d'accusé de réception avec le drapeau à 1, il renvoie donc la trame 1 avec le drapeau 0. B reçoit donc cette trame avec un drapeau à 0 alors qu'il attend une trame avec un drapeau à 1 (puisqu'il a envoyé un accusé de réception avec un drapeau 1), il "en déduit" que l'accusé de réception précédent n'est pas arrivé à destination : il ne tient pas compte de la trame reçue et renvoie l'accusé de réception avec le drapeau à 1. Ensuite, le processus peut se poursuivre normalement.
Exercice
Dans certaines situations, le protocole de bit alterné ne permet pas de récupérer les trames perdues, c'est pour cela que ce protocole est aujourd'hui remplacé par des protocoles plus efficaces, mais aussi plus complexes.
Essayez de déterminer une ou plusieurs situations où le protocole de bit alterné est inefficace.
